руководство по SmartAX MT880

• Подключите телефонный шнур, приходящий со станции, к разъему «Line» сплиттера, телефонный аппарат подключите к разъему «Phone», а разъем «DSL» на модеме — к разъему «Modem» сплиттера.

• По умолчанию модем Huawei SmartAX MT880 имеет IP адрес 192.168.1.1 с маской 255.255.255.0. Поэтому для первичной настройки Вам понадобится назначить на сетевой плате своего компьютера IP-адрес из сети 192.168.1.X. После настройки сетевой платы подключите к ней модем и проверьте доступность модема с помощью команды ping 192.168.1.1. Если модем по-прежнему недоступен, последуйте процедуре сброса настроек, описанной в инструкции к модему.

• В настройках протокола TCP/IP сетевых карт компьютеров, которые будут подключаться через Huawei SmartAX MT880 в Internet, введите в качестве адреса шлюза IP-адрес, присвоенный модему на Ethernet, а в качестве адресов DNS-серверов адреса DNS-серверов провайдера.

• После выполнения первичных настроек сетевой платы и проверки доступности модема запустите обозреватель интернет и наберите в строке адреса 192.168.1.1. На запрос имени пользователя введите «admin», на запрос пароля введите пароль по умолчанию — «admin». Если пароль не подходит, последуйте процедуре сброса настроек, описанной в инструкции к модему.

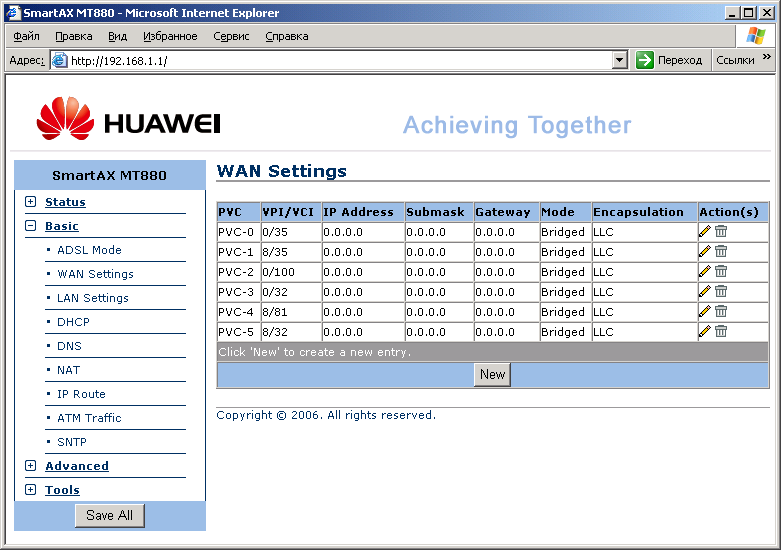

• Зайдите в пункт меню «SmartAX MT880»→«Basic»→«WAN Settings». В появившемся окне удалите все записи в таблице, нажимая последовательно кнопку с рисунком корзины:

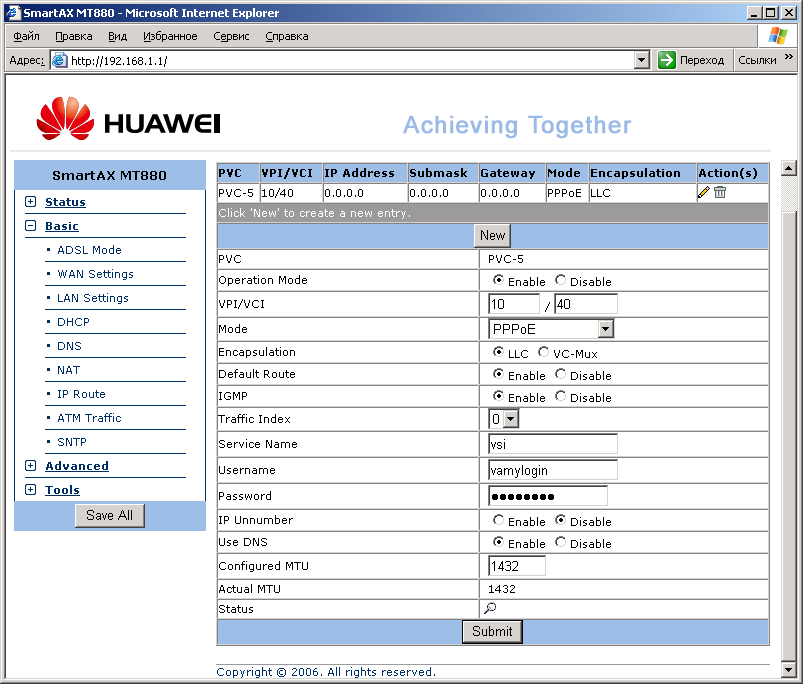

• В появившемся окне полю «Mode» присвойте значение «PPPoE», полю «VPI» — 10, «VCI» — 40, Operation Mode → Enable. В поле «Service Name» введите «VSI», в строке «User name» впишите имя пользователя, выданное Вам при регистрации. В поле «Password» впишите ваш пароль (с учетом регистра) и нажмите кнопку «Submit».

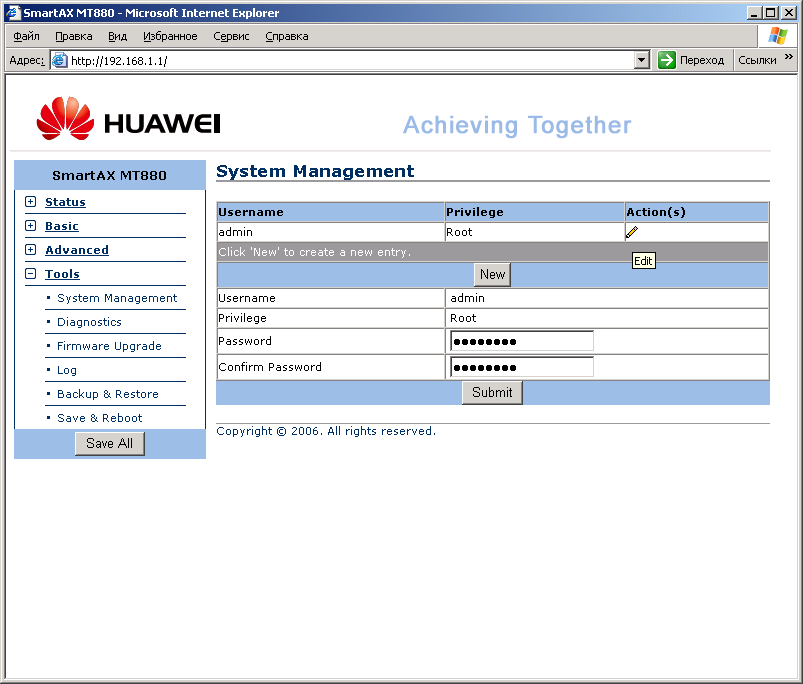

• Крайне рекомендуется в пункте меню «Tools»→«System Management» сменить пароль для входа на модем с пароля по умолчанию на какой-либо другой, чтобы избежать порчи настроек модема злоумышленником по сети.

• Нажмите кнопку «Save All».

1. Запустите свой браузер и введите в строке адреса IP-адрес Вашего модема (как правило «192.168.1.1»).

2. В появившемся окне введите имя пользователя и пароль для доступа к модему (как правило «admin / admin»).

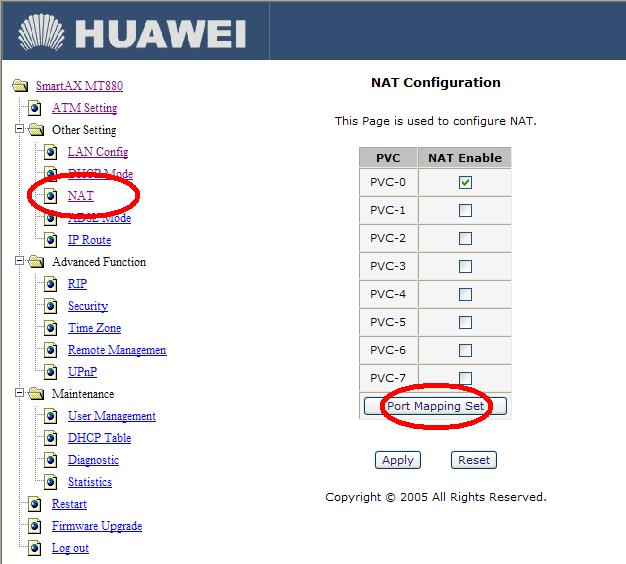

3. Пункт «NAT» → Кнопка «Port Mapping Set».

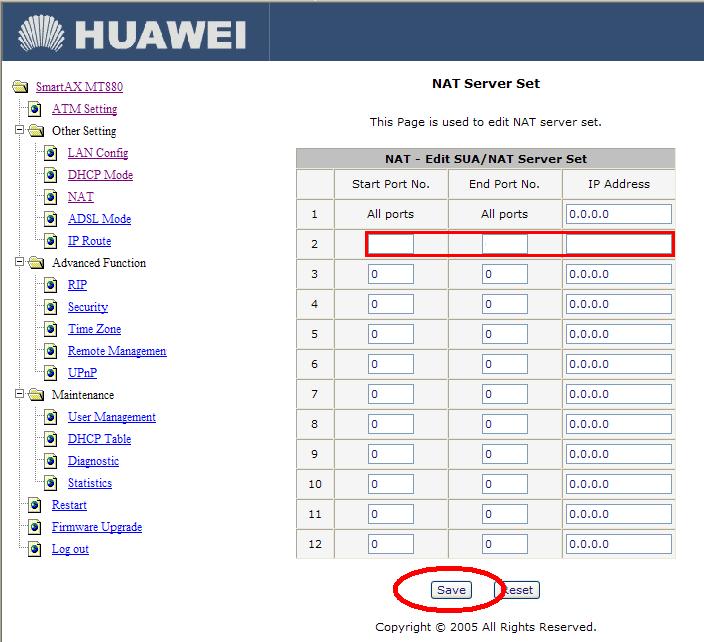

4. Заполните форму проброса порта:

- Поле «Start Port No.» = Поле «End Port No.» = ваш_порт;
- Поле «IP Address» = IP-адрес Вашего компьютера (как правило «192.168.1.2»);
- Кнопка «Save».

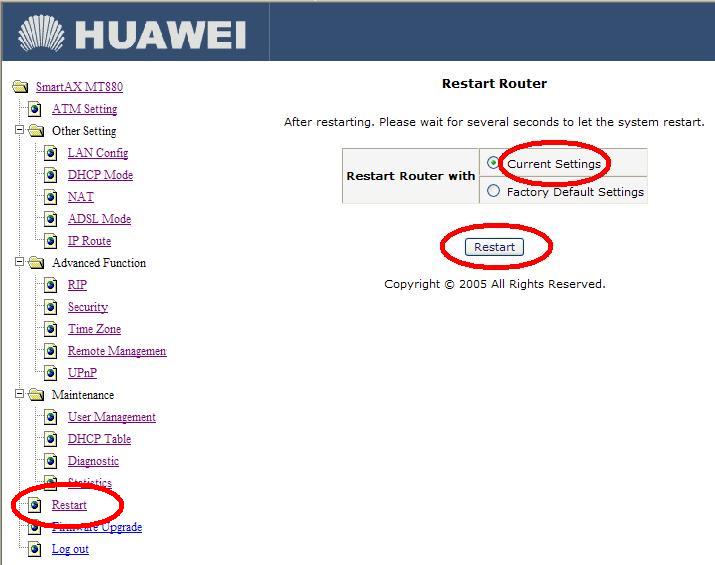

5. Пункт «Restart» → Переключатель «Restart Router with» = «Current Setting» → Кнопка «Restart».
