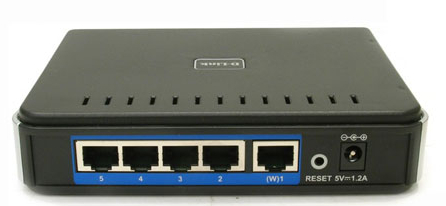

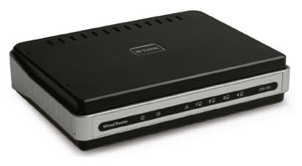

1 порт  - 10/100 Мбит RJ-45 (WAN) для подключения интернета.
4 порта - 10/100 Мбит RJ-45 (LAN) для подключения компьютеров локальной сети.

Внимание! Мы рекомендуем для настройки маршрутизатора использовать проводное соединение.
Для этого Вам необходим компьютер с проводным сетевым адаптером!

• Подключите блок питания к розетке и устройству.
• Подключите кабель сети Интернет к разъему WAN.
• Подключите патч-корд (Ethernet-кабель) одним концом к одному из разъемов LAN, а другим - к сетевому адаптеру своего компьютера.

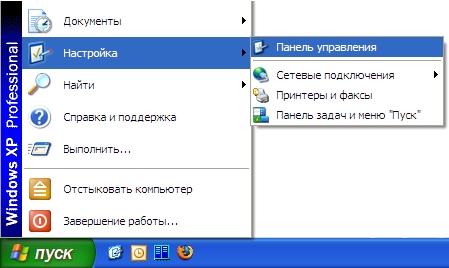

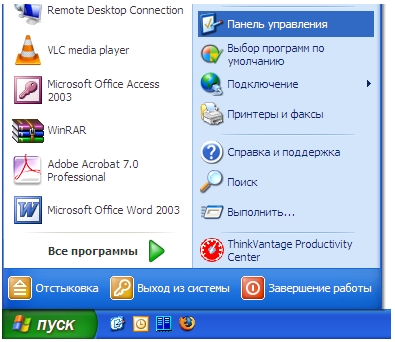

• В системе Windows нажмите кнопку «Пуск»,

• выберите пункт «Панель управления», либо «Настройки» → «Панель управления».

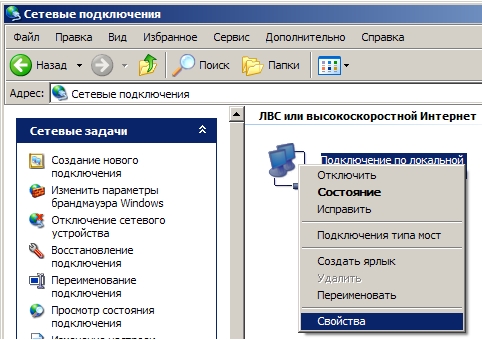

• В открывшемся окне «Панель управления» войдите в раздел «Сетевые подключения».
• В появившемся окне нажмите правой кнопкой мыши на «Подключение по локальной сети» и выберите

пункт «Свойства».

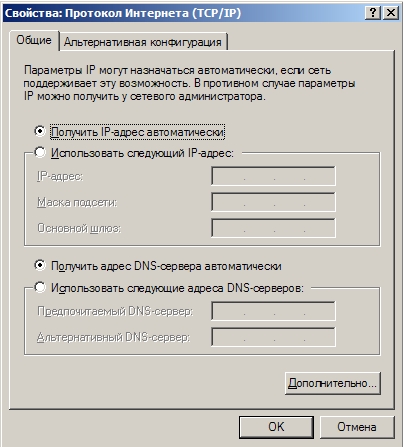

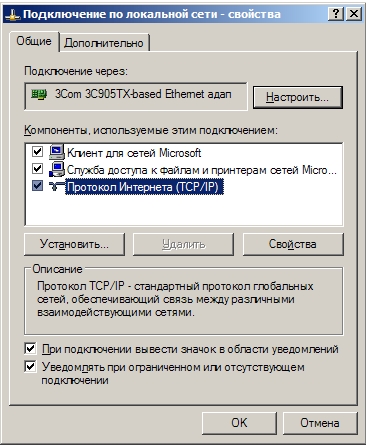

• В свойствах сетевого подключения перейдите в пункт «Протокол Интернета (TCP/IP)».
• Выберите пункты «Получить IP-адрес автоматически» и «Получить адрес DNS сервера автоматически».

• Закройте свойства сетевого соединения, нажав кнопку «ОК».

• Запустите браузер и в адресной строке пропишите: http://192.168.0.1

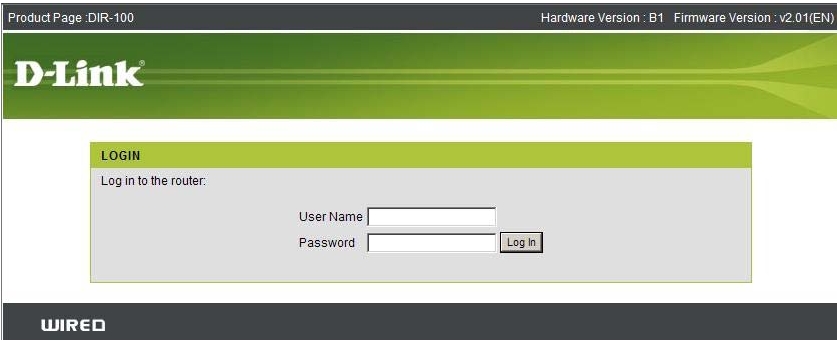

• В открывшемся окне в поле «User Name» («Имя пользователя») введите «admin», поле «Password» («Пароль») оставьте пустым и нажмите кнопку «Log In» («Войти»).
• Обратите внимание на «Firmware Version» (версию прошивки вашего DIR-100) в верхнем правом углу страницы.
  Актуальная на данный момент прошивка для этой конкретной модели маршрутизатора находится на FTP-ресурсе производителя - v2.02(EN).


Если у Вас более старая прошивка - рекомендуем сделать перепрошивку до самой последней версии.

Перепрошивка - это смена программного обеспечения на устройстве.
Это как поменять операционную систему на компьютере, только делается намного проще.

Для этого необходимо:

• Cкачать последнюю прошивку с FTP.

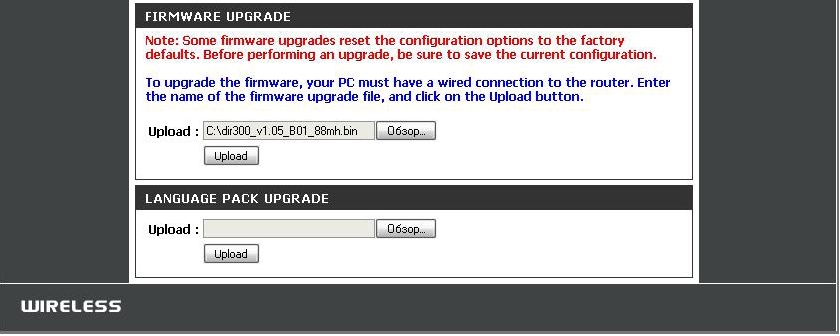

• Зайти через веб-браузер на страничку настроек модема (как это показано выше) в Maintenance → Firmware Update.

• Выбрать файл с нужной версией прошивки кнопкой «Обзор» и нажать кнопку «Upload» («Загрузить»).

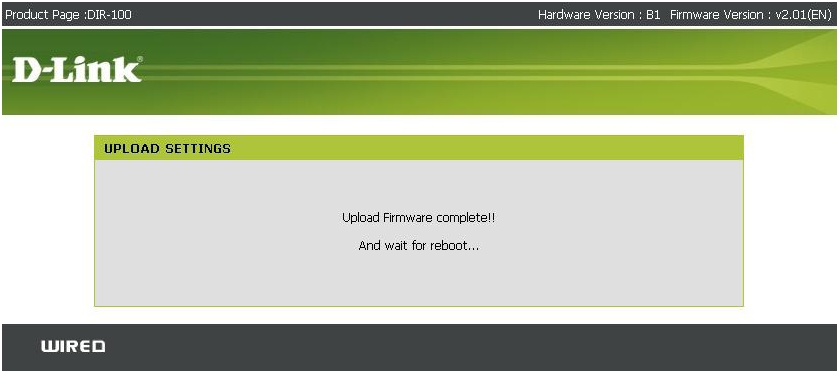

• Дождаться окончания процесса обновления.

Внимание!
Не отключайте маршрутизатор из сети электропитания, пока процесс обновления прошивки не закончится.
Это может привести к поломке маршрутизатора!

После выполнения авторизации появится окно веб-интерфейса устройства, с помощью которого Вы можете настраивать Ваш D-Link DIR-100.

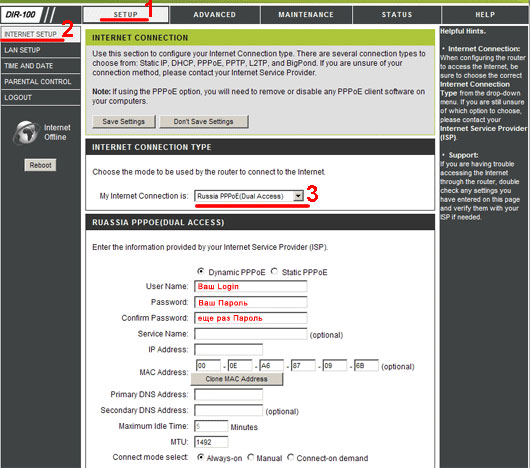

Порядок действий указан на рисунках:

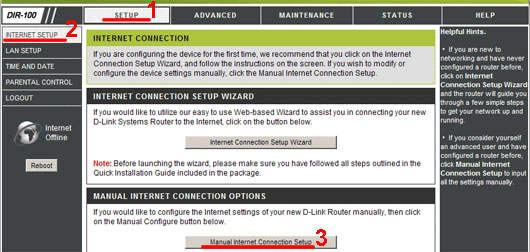

1. На вкладке Setup (Установка)
2. выбираете вкладку Internet Setup (Установки Интернета)
3. и нажимаете кнопку Manual Internet Connection Setup (Ручная установка соединения с Интернетом).
   • Internet Connection Type – Russia PPPoE (Dual Access).
   • User Name – введите Ваш логин.
   • Password – введите Ваш пароль.
   • Confirm Password – еще раз подтвердите Ваш пароль.
   • Service Name – имя сервиса провайдера (только если это отдельно оговаривается провайдером).
   • MAC Address – если в сети провайдера есть привязка по MAC-адресу, то нажимаете кнопку «Duplicate MAC Address».
   • Connect Mode Select - выбор способа подключения. Connect-on-Demand – установка соединения по необходимости (при появлении трафика, направленного в Интернет, устройство установит соединение, а при отсутствии активности более времени, указанного в Maximum Idle Time – отсоединится). В случае выбора Manual соединение устанавливается и завершается вручную. На рисунке выбрано значение Always On для постоянного подключения.
   • Если провайдер использует динамический IP-адрес - выбираете пункт Dynamic IP.

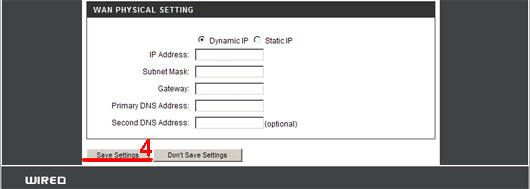

4. Сохраняйте настройки нажатием клавиши Save Settings.

Настройка завершена!
